黑客大曝光：无线网络安全(第3版)

如前所述，Kismet新版本输出“.pcap”格式的文件，该文件是按一种名叫“数据包通存信息”（Per-Packet Information，PPI）的数据格式进行保存的。这种带标签的格式对于无线信号地理测量非常有用，因为这种格式可以以时间作为参考点，同时将许多参数信息一起保存起来。这些信息有数据包在捕获时的地理位置信息、所用信道、网络名称等信息，在一些特殊情况下，还包括天线类型、当前的移动方向等参数。

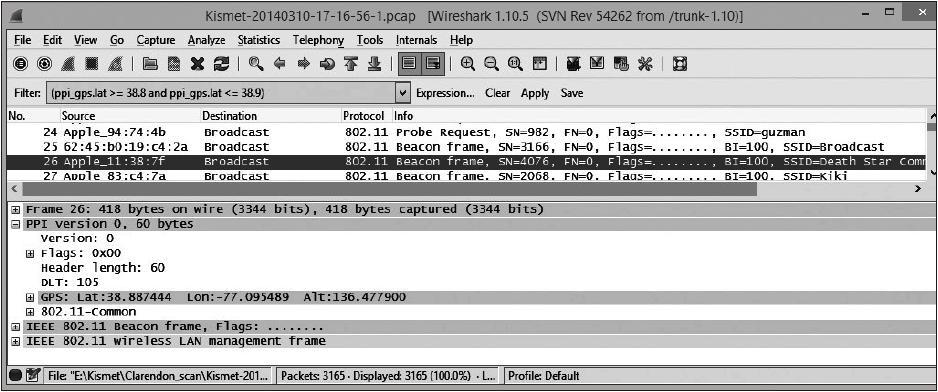

例如，参考图2-28，这是Wireshark软件解码后查到的GPS信息截图，该信息取自于以PPI格式保存到“.pcap”文件，该文件是Kismet进行测量的时候生成的。

这种格式的好处之一，就是我们可以使用“Wireshark显示过滤器”（Wireshark Display Filter）根据数据采集所在的位置进行数据过滤。例如，要显示一个特定的区域内（假设范围位于北纬38.08到38.09，西经77.00到77.01之间），包含“WPA握手”的所有数据包，我们可以使用以下“Wireshark显示过滤器”：

2.6.1 可视化PPI标签Kismet数据

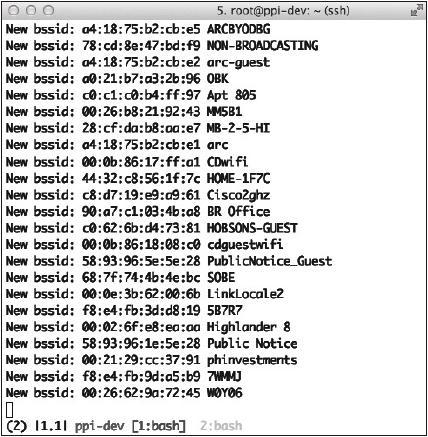

使用这种PPI标记数据格式的另一个好处是，由于一些可视化工具支持这一格式，借助于这些第三方可视化工具，可以直接对“.pcap”格式文件进行分析，而不需要考虑这些文件是由哪个测量工具生成的。例如，有一款符合PPI格式参考标准的可视化器（visualizer），名为ppi-viz，该软件就可以将新版本Kismet生成“.pcap”格式文件转成KML格式文件（见图2-29），其命令格式如下：

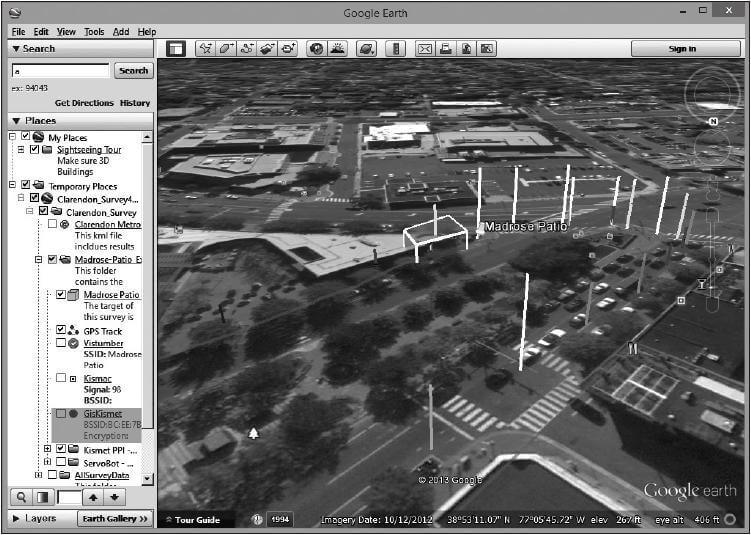

在Google Earth中，我们载入前面生成的KML文件，随后，就可以在Google Earth中看到如图2-30的效果。每一个扫描到的无线网络都显示在左边的“地址”（Places）中，在这里选中一个无线网络，在右边的主窗口中就会显示出该网络的条形图，在信号采集的时候，在这一地点的信号越强，表示数据包的线越亮，其长度也越长。为了便于描述，在下面的例子中，我们选中了一个叫作“Madrose Patio.”的网络来说明，所有的测量工具的功能的测量也都在这个位置完成。为了能让大家更清楚地了解我们的测试范围，我在图上手工绘制了一个三维的多边形，以此标注“Madrose Patio.”网络的位置和范围。

看着这个图像，你可以看到信号接收强度最大值是（-63dBm^[1]），其测量点位于“Madrose Patio.”网络的右边（与预期的一样）。但这么多值里，哪个点是最有用的呢？其实，我们现在最关心的是在多远的距离时，我们还能看到这个网络。这是所有信息中关键的点。这也是前面费尽心机，加上GPS信息，采用PPI格式的最大动机。

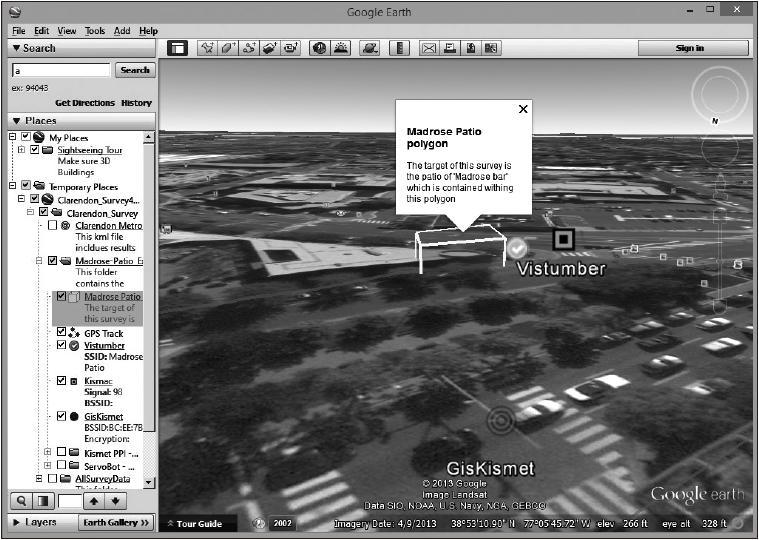

在主窗口中，右边的垂直条形图可以让我们从街对面知道信号的强度，根据经验，使用-75dBm或更好的信号，无疑是访问这个网络最合适的范围。通过借助于KML文件在Google Earth上的分析，现在我们知道了哪些地点适合作为渗透测试的地点，哪些地点不适合。借助于这些标准可视化工具，在各点之间对比的效果，如图2-31一样。

通过这种方式，你也可以看到由Vistumbler和KisMAC两个软件分别进行扫描，然后借助于GISKismet软件对扫描结果转换后同时输出的效果图。虽然这两个工具对网络进行了定位，并且做得都很出色，但无论是哪种方式都无法提出足够的说服力来告诉你，距网络有多远时你可以和网络进行通信，通过比较，再回到使用了PPI格式，在PPI格式中嵌入了GPS信息，那么两种图的差距就一目了然了。再看信号强度，在上面这张图中，在你走过的每一个点上，你都无法告诉别人，这个网络在当前位置是否可以看到，同时你也无法确定当前这一点的信号强度。

2.6.2 基于PPI的三角架机器人

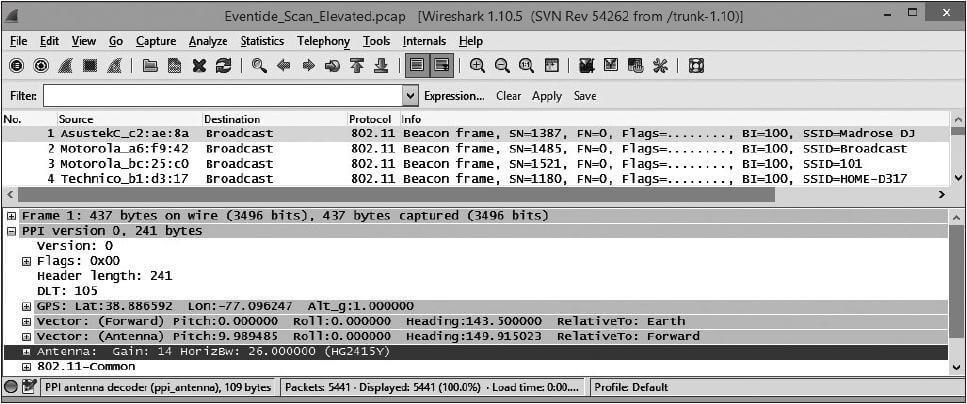

最后，PPI规范允许用户的应用程序将方向和位置，连同所截获的数据包一起打包编码，然后将这些信号一起放到一个“.pcap”文件中的向量标签（vector tag）中。图2-32显示了一个向量标签通过Wireshark解码后正确的填充格式^[2]。

不幸地是，Kismet并不知道目前你正在使用的是什么类型的天线，在朝什么方向移动。为了使这一功能生效，作者创造了一个无线扫描机器人，名叫“Servo-Bot”，机器人的照片如图2-33所示。这个机器人与GPS接口，通过软件控制云台，无线网卡运行在“监测模式”。利用这些信息，软件负责创建“.pcap”文件，通过控制云台的转动，可以控制天线的方向，而读取云台的数值，就可能知道当前天线的方向。

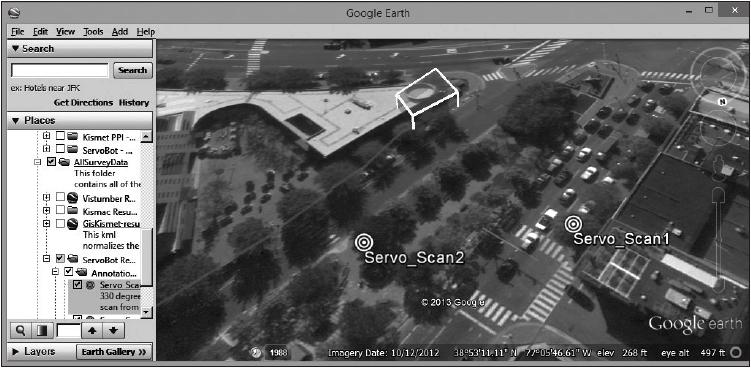

在图2-33中，云台位于天线和三脚架之间。在一个悠闲的下午，在邻区公园的边上，作者带着这个奇怪的玩意儿走上街头。如图2-34所示，servo_scanl和servo_scan2明确表明机器人Servo-Bot两次调查所放的位置。

在基于云台机器人Servo-Bot方式下数据包的捕获完成以后，我们通过前面提到过的“可视化器”工具ppi-viz，将Kismet捕获的数据包转换为PPI格式。

最后，如果我们将由云台机器人Servo-Bot读取的数据标示在图上，我们可以得到如图2-35所示的输出效果。长一些的亮线，代表更强的信号（不过，这一特性仅对Kismet有效）。为了描述清楚，我们在图上再手工加上一些相交的线。

最后，如图2-36所示，我们可以使用Google Earth以街景的视角看这些扫描数据，这提供了一个更加真实的视野，一些明亮的方向线指向网络，垂直地面的线越高，那么在这个点接收到的信号越强。

⛳网站

有关云台机器人Servo-bot更多的附加信息可以从本书的配套网站上下载。网址是http://www.hackingexposedwireless.com。

1. 单纯从图中并不能看到这个数值，要看数值，需要鼠标单击左边“地址”列表中网络名称左边的“+”加号，就可以从展开的该网络的下一级列表中看到数值。——译者注
2. 图上用户区中，上半部分是数据包的列表，图中列出前4个；下半部分是被选中的第一个包的详细内容，从中可以看到PPI协议依次为“版本号、标志位、头部长度，数据连接类型DLT”，然后就是GPS位置、方向、天线等信息。──译者注
